灰尘PM2.5传感器模组AS-AQM101





产品特点：
◆ 采用日本进口粉尘传感器，全量程测量值标定，确保PM2.5在全量程保持测量准确
◆可作为测试环境PM2.5的参考，适用范围0~500ug/m3；
◆稳定时间短：大约3分钟；
◆光散射原理，更快反应时间；
适用范围：楼宇，新风控制系统，家用空气检测仪，空气净化效率检测器，空气清新机、车载净化器，并可拓展使用于一般在线式监测仪。
产品参数：
◆可吸入颗粒物测量范围：0~500μg/m3
◆最小检出粒子直径：0.5μm以上；
◆相对误差：≦15%FS；
◆预热时间：3分钟；
◆数据刷新：3秒
◆输出方式：ttl串口，IIC可选（其它输出方式可咨询商家定制）；
◆接口规格：XH2.0排针（2，4，6PIN）
◆工作电源：9-24VDC（适配器）；注：接线口只能接5V；
◆体积：70mm×60mm×28xmm；
◆重量：40g；
◆工作大气压力：86KPa～110KPa
◆工作环境温度：0～50°C
◆工作环境湿度：10～95%RH非凝露

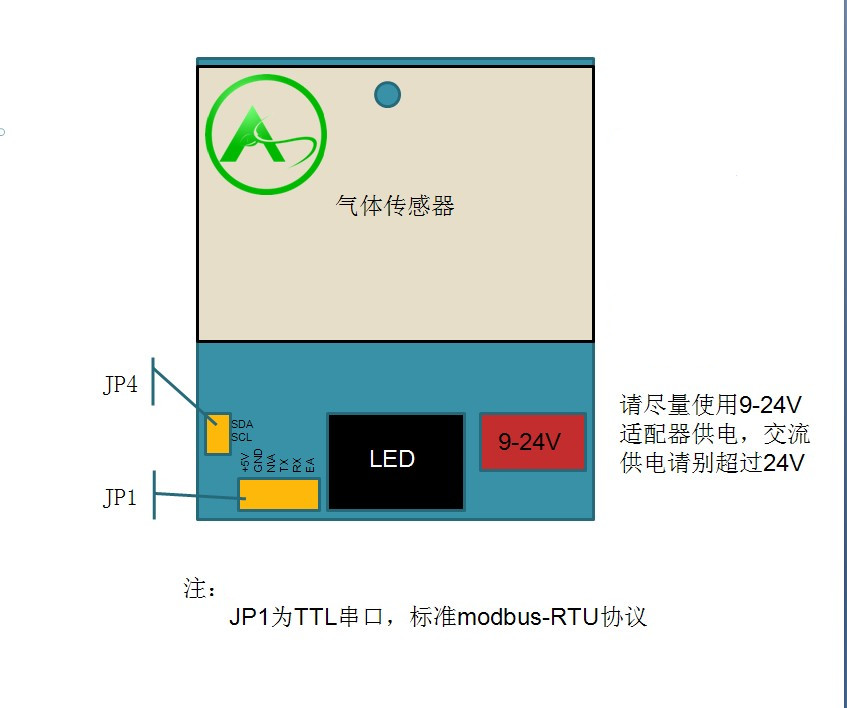

接口示意图:
\
协议说明:
一、TTL串口接口说明
1、串口设置
波特率9600，无校验，数据位8，停止位1。
万能通讯命令16进制：00 03 00 00 00 01 85 DB （不清楚设备地址可用此找回）
2、接口说明
可直接使用串口线的5V供电进行调试，如无读数可交换串口A,B线重试
3、寄存器描述
寄存器
40001 存储PM2.5浓度值（mg/m3）
40002
40003
40004
….
40010 以上为保留寄存器
40011 内部参数请勿修改
40012 内部参数请勿修改
40013 PM2.5微调参数（值越小读数越小10~120取值范围）微调后请过3分钟再观察数据
40014.40015
40016 IIC设备地址（若与机内设备有冲突可自行修改，设备复位后生效）默认值0x50
40017 内部参数请勿修改
40018 寄存器锁定位（修改其它参数前需先将此位改为十进制24）断电自动锁定
40019 设备型号（可根据需求定制，也可自行修改）
40020 串口通讯地址（默认为1）
4、CRC16校验计算函数（请确认单片机大端编程还是小端）
/******************函数CRC_16()*********大端
返回short int
参数 data【】数组、len数组长度
例子：datax【8】={01, 03, 00, 00, 00, 01, 00, 00}16进制
 unsigned short int x=CRC_16(datax,6);
得到x=0x840a;
***************************************************/
unsigned short int CRC_16(unsigned char *data,int len)
{
    unsigned char *buf;
    unsigned short int * CRC;
    unsigned short int crch,crcl;
    short int i;
    short int j;
    char err;

    buf= & data[len];
    CRC=(unsigned short int *)buf;
    buf[0]=0xff;
    buf[1]=0xff;
    for(i=0;i     {
           buf[0]=buf[0]^data[i];
           for(j=0;j<8;j++)
           {
                  err=buf[0]&1;
                  *CRC=*CRC/2;
                  if(err) *CRC=*CRC^0xa001;
           }}
    crch=*CRC>>8;
    crcl=*CRC<<8;
    *CRC=crch+crcl;
    return(*CRC);
}

/******************函数CRC_16()*********小端
返回short int
参数 data【】数组、len数组长度
例子：datax【8】={01, 03, 00, 00, 00, 01, 00, 00}16进制
 unsigned short int x=CRC_16(datax,6);
得到x=0x840a;
***************************************************/

unsigned short int CRC_16(unsigned char *data,int len)
{
    unsigned char *buf;
    unsigned short int * CRC;
    unsigned short int crch,crcl;
    uchar p;
    uchar j;
    char err;

    buf= & data[len];
    CRC=(unsigned short int *)buf;
    buf[0]=0xff;//lsb
    buf[1]=0xff;//msb
    for(p=0;p     {
           buf[1]=buf[1]^data[p];
           for(j=0;j<8;j++)
           {
                  err=buf[1]&1;

                  *CRC=*CRC/2;

                  if(err) *CRC=*CRC^0xa001;
           }
    }
      crch=*CRC>>8;
    crcl=*CRC<<8;
    *CRC=crch+crcl;
    return(*CRC);
}


二、IIC接口说明
1、注意事项
IIC接口需要接10k上拉电阻；
  默认设备地址为0x50；若需修改请参考Modbus协议说明；
  数据格式0x0B   PM高位   PM低位  0x0B   0x00   0x00 ……
  请用IICdata【0】和IICdata【3】来保证数据准确；
2、读取例程：
Uchar IICdata【7】
void pm2_Read(void)
{
       Unsigned char i;
       Start();          //发送开始条件

       IIC_ Write (0x51);     //发送地址+读
       if(I2C_Get_Ack())   //等待ACK
       {
              Stop();       //无ACK则停止
              return;
       }

    //进入数据收取
       for(i=0;i<8;i++)   //收取8位数据
       {
              Delay_us(2);
              IIC_read(&IICdata [i]);
              if(i<7)              //倒数一位停止发送ACK（注意这里很重要）
              I2C_Send_Ack();    //收到数据发送ACK
       }
       Stop();                //停止条件}
注意事项：
1，传感器不能受静电干扰，工作时手掌不宜触碰电路板，否则易引起死机情况
2，模组为高紧凑电路设计，数码管显示有轻微干扰（数字阴影），显示不影响输出以及读数精度，顾客可放心调试
3，传感器工作时需垂直竖立，不得平铺，倒立！并避免阳光直射，强风对流等环境！
4，测试时，可点燃一只香烟，待进气口探测烟气后观察传感器的输出反应！
5，如遇大颗粒环境或超量程检测后，传感器将自动开启保护模式（停止监测），以便保护传感器核心不被严重污染，此时需将传感器放置在空气流动环境，重新预热
